商品の仕様・詳細
電気特性
| 内部導体抵抗(20度)(Ω/km) | 21.1以下 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準減衰量※dB/km(20度) |
|
||||||||||||||||||||
| 特性インピーダンス(Ω) | 10MHz 75±3 | ||||||||||||||||||||
| 絶縁抵抗(20度、空中)(MΩ/km) | 1000以上 | ||||||||||||||||||||
| 耐電圧(空中)V/1分間 | AC1000 |

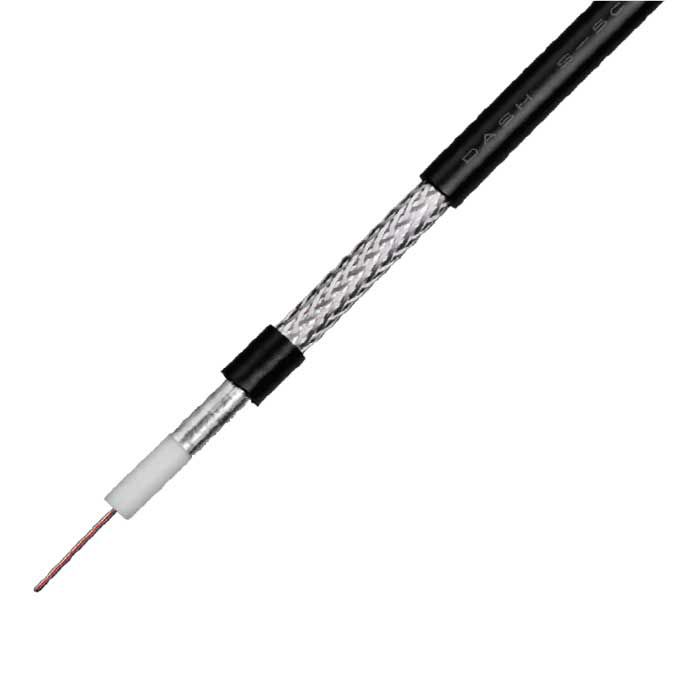

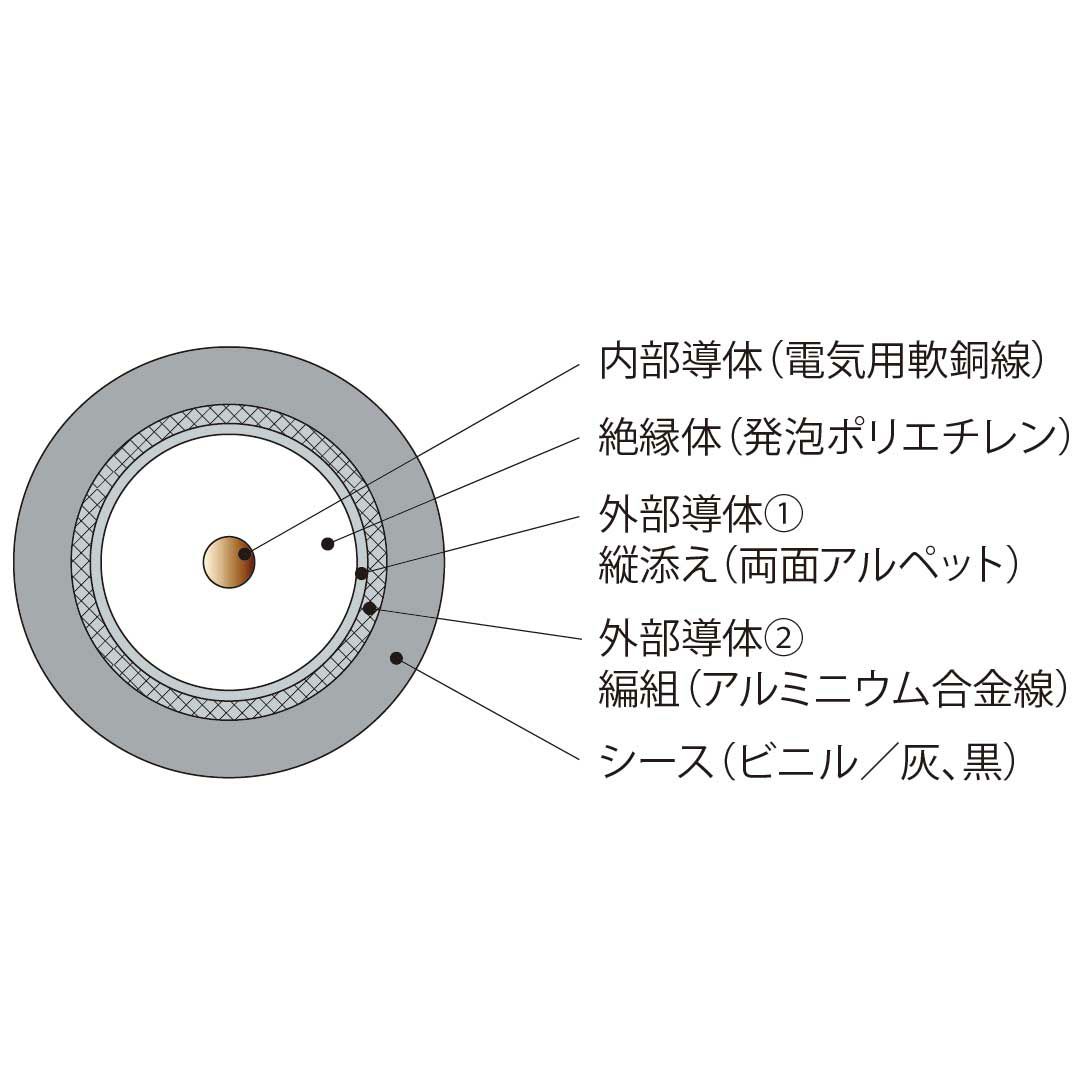

構造
| 内部導体 | 21.1以下 |
|---|---|
| 絶縁体 | 発泡ポリエチレン |
| 外部導体①縦添え | 両面アルペット |
| 外部導体②編組 | アルミニウム合金線 |
| シース | ビニル |
| 仕上外径：(mm) | 7.7±0.3 |
| 概算質量(kg/km) | 52 |
- このケーブルは、テレビジョン受信用としてアンテナからテレビ等の関連機器間の接続に使用されます。
- 地上デジタル放送、CS・BS・CATVのあらゆる放送に対応しております。
- 編組シールドにアルミニウム合金線を用いることにより、S-5C-FB(JIS規格)に比べて約18%(伸興電線社比)の軽量化を図りました。4K・8K放送にも対応しています。
